Соответствие модели данных и модели процессов

Стрелки в модели процессов означают некоторую информацию, использующуюся в моделируемой системе. ERWin поддерживает два уровня представления модели данных - логический и физический. Логический уровень не зависит от конкретной реализации БД и позволяет наглядно представить данные для обсуждения с экспертами предметной области. Физический уровень является отображением системного каталога БД и зависит от конкретной реализации БД. На логическом уровне модели данных информация отображается в виде сущностей (соответствуют таблицам на физическом уровне), состоящих из атрибутов сущностей (соответствуют колонкам таблицы). Сущности состоят из совокупности отдельных записей - экземпляров сущностей (соответствуют записям в таблице). К модели данных предъявляются определенные требования (т.н. нормализация данных), которые призваны обеспечить компактность и непротиворечивость хранения данных. Основная идея нормализации данных - каждый факт должен хранится в одном месте. Это приводит к тому, что информация, которая моделируется в виде одной стрелки в модели процессов может содержаться в нескольких сущностях и атрибутах в модели данных. Кроме того, на диаграмме модели процессов могут присутствовать различные стрелки, изображающие одни и те же данные, но на разных этапах обработки (например, необработанные детали - обработанные детали - собранное изделие). Информация о таких стрелках находится в одних и тех же сущностях. Следовательно, одной и той же стрелке в модели процессов могут соответствовать несколько сущностей в модели данных и наоборот, одной сущности может соответствовать несколько стрелок.

Стрелке в модели процессов может соответствовать отдельная сущность в модели данных. Так, стрелке "Части" на рис. 9 соответствует сущность "Часть", стрелке "Конечные продукты" - сущность "Продукт".

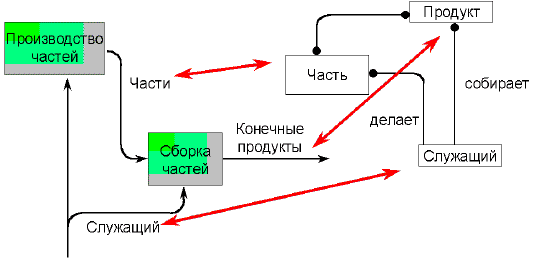

Рис.9 Преобразование стрелки в сущность.
Информация о стрелке может содержаться только в нескольких атрибутах сущности. Разным атрибутам одной и той же сущности могут соответствовать разные стрелки. На рис. 10 стрелка "Новая часть" соответствует атрибутам "Номер части" и "Название части", стрелка "Наличное количество" - атрибутам "Количество".

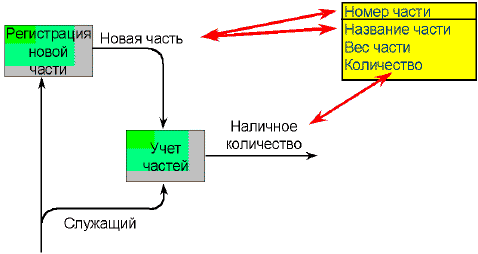

Рис.10 Преобразование стрелки в атрибут.

Работы в модели процессов могут создавать или изменять данные, которые соответствуют входящим или выходящим стрелкам. Они могут воздействовать как целиком на сущности (создавая или модифицируя экземпляры сущности, рис. 11), так и на отдельные атрибуты сущности (рис. 12).

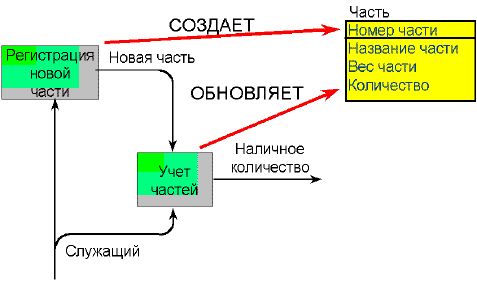

Рис.11 Воздействие работы на сущность.

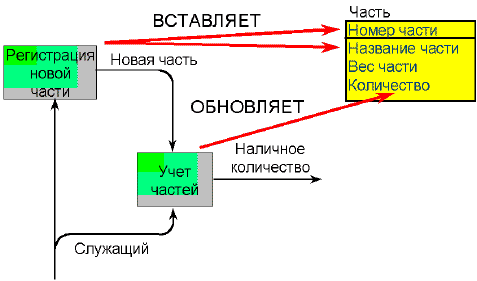

Рис.12 Воздействие работы на атрибут.

BPWin позволяет связывать элементы модели данных, созданной с помощью ERWin, документировать влияние работ на данные и, тем самым, позволяет создать спецификации на права доступа к данным для каждого процесса (см. ниже).

Продолжение статьи
