Порт RS-232C

Сперва несколько сокращений:

Распай модемного кабеля.

Стандартная PC имеет два последовательных порта RS-232C: COM1 - 9 pin папа, COM2 - 25 pin папа. Внешний модем имеет последовательный порт 25 мама. Для подключения модема используются два вида кабелей:

        Host/DTE(9мама)  >---> Модем/DCE(25папа)
        Host/DTE(25мама) >---> Модем/DCE(25папа)
                               DB-25       DB-9
                              12...5      123...13
                               6..9        14..25
мама
DTE(Host)
папа
DCE(Модем)
DB-25
Signal
DB9DB25
18<---8CDCarrier Detect"Модем: соединен"
23<---3RxDReceive Data
32--->2TxDTransmit Data
420--->20DTRDТЕ Ready"Host: включен"
577Signal ground
66<---6DSRData Set Ready"Модем: включен"
74--->4RTSRequest To Send"Host: я готов"
85<---5CTSClear To Send"Модем: я готов"
922<---22RIRing Indicator"Модем: нам звонят"

В случае кабеля 25 на 25 все устроено очень просто: все сигналы идут напрямую - один в один.

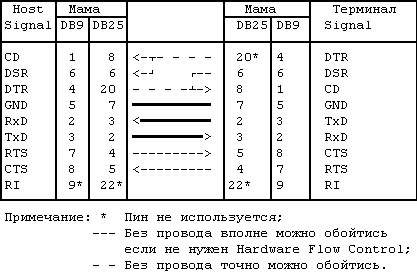

Распай нуль-модемного кабеля.

        Host/DTE(25мама) >---< Терминал/DCE(25мама)
        Host/DTE(9мама)  >---< Терминал/DCE(25мама)

Идея 1: все "симметричные" сигналы перекидываем крест-накрест. TXD-RXD, DTR-(DSR,CD), CTS-RTS, GND-GND

Идея 2: Готов/Готов замыкаем на самом порту, и экономим провод. Если достаточно обнаглеть, то нам хватит 3 проводов.

Если длина шнура приличная (больше нескольких метров), настоятельно рекомендуется использовать 4 провода - 2 витые пары, по одному земляному проводу в каждой. Кроме того, экономия проводов приведет к тому, что не будет работать Hardware Flow Control (DTR/DSR), придется пользовать Software (XON/XOFF).

Фактически: 2 провода TxD на RxD, и третий - сигнальная земля. Локально, на самом порту замыкаем RTS-CTS, DSR-DTR и все это на DCD/DTR.

Альтернативная картинка урезанного нуль-модема

Виды коннекторов

Распай нуль-принтерного кабеля "Laplink".

Распай кабеля под PLIP совпадает с тем, что используется широко известными коммуникационными программами pc-pc для MSDOS, и на- зывается "Laplink". 25папа <---> 25папа
Pin NameConnectpin - pin
GROUND25 - 25
D0ERROR2 - 15
ERRORD015 - 2
D1SLCT3 - 13
SLCTD113 - 3
D2PAPOUT4 - 12
PAPOUTD212 - 4
D3ACK5 - 10
ACKD310 - 5
D4BUSY6 - 11
BUSYD411 - 6
D57*
D68*
D79*
STROBE?1*
FEED?14*
INIT?16*
SLCTIN?17*

ЗАМЕЧАНИЕ: Пины, помеченные "*" не подключать.
Etxra grounds are 18,19,20,21,22,23, and 24. If the cable you are using has a metallic shield, it should be connected to the metallic DB-25 shell at one end only.

ВНИМАНИЕ: Говорят, что неправильно запаянный "Laplink" кабель может "сжечь" принтерный порт, и вообще весь контроллер ввода-вывода. Не может. Там только обычные TTL или CMOS входы/выходы, к тому же с ограничителями. Хотя кабеля все равно паять надо правильно.
