3.2. Архитектура системы управления банковской сетью

Система управления банковской сетью, рассматриваемая нами в качестве примера, является гибридной системой: это, во-первых, система с интерактивным интерфейсом (интерактивные воздействия осуществляются с помощью кассовых терминалов и ATM), а, во-вторых, это система управления транзакциями, так как она обеспечивает выполнение проводок, которые и есть транзакции.

Архитектура системы управления банковской сетью показана на рисунке 3.7. Система имеет три основных подсистемы: подсистему обслуживания ATM, подсистему консорциум и подсистему банк. Система имеет топологию звезды, в центре которой - подсистема консорциум, а на лучах - подсистемы ATM и банк (ясно, что в состав системы входит одна подсистема консорциум и по несколько подсистем ATM и банк).

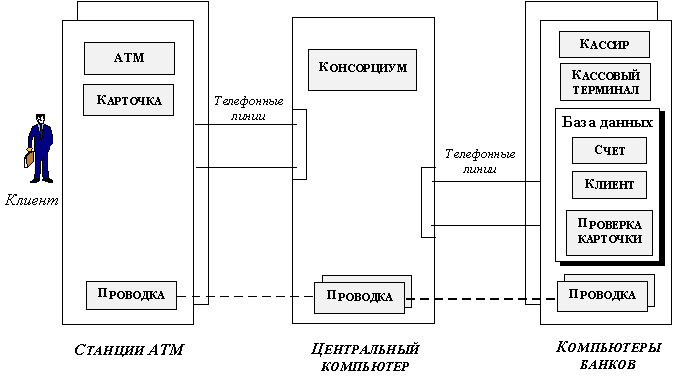

Рис. 3.7. Архитектура системы управления банковской сетью

Постоянные хранилища данных (счета клиентов и банковская отчетная документация) имеются у подсистем банк, которые работают на компьютерах банков. Поскольку важно сохранять целостность данных и обеспечивать параллельное обслуживание нескольких проводок (транзакций), хранилища данных реализованы на основе баз данных банков (доступ к данным осуществляется через СУБД, которая, в частности, обеспечивает синхронизацию доступа к данным).

Асинхронная параллельность возникает в связи с необходимостью параллельного обслуживания нескольких независимо работающих ATM и кассовых терминалов. Каждый терминал может одновременно обслуживать только одну проводку (транзакцию), но каждая проводка связана также с центральным компьютером консорциума и компьютером одного из банков, которые должны одновременно обслуживать несколько проводок. Как видно из рисунка 3.7 каждая проводка распределена по трем устройствам, управляющее ее выполнением программное обеспечение состоит из трех частей; каждая из этих частей может быть реализована в виде отдельного класса.
