3. ТЕХНИЧЕСКИЕ СРЕДСТВА КОМПЬЮТЕРА



Рассмотрим устройство компьютера на примере самой распространенной компьютерной системы — персонального компьютера. Персональным компьютером (ПК) называют сравнительно недорогой универсальный микрокомпьютер, рассчитанный на одного пользователя. Персональные компьютеры обычно проектируются на основе принципа открытой архитектуры.

Принцип открытой архитектуры заключается в следующем:

·        Регламентируются и стандартизируются только описание принципа действия компьютера и его конфигурация (определенная совокупность аппаратных средств и соединений между ними). Таким образом, компьютер можно собирать из отдельных узлов и деталей, разработанных и изготовленных независимыми фирмами-изготовителями.



Компьютер легко расширяется и модернизируется за счёт наличия внутренних расширительных гнёзд, в которые пользователь может вставлять разнообразные устройства, удовлетворяющие заданному стандарту, и тем самым устанавливать конфигурацию своей машины в соответствии со своими личными предпочтениями.

Упрощённая блок-схема, отражающая основные функциональные компоненты компьютерной системы в их взаимосвязи, изображена на рисунке:



 Общая структура персонального компьютера с подсоединенными периферийными устройствами



Для того, чтобы соединить друг с другом различные устройства компьютера, они должны иметь одинаковый интерфейс (англ. interface от inter — между, и face — лицо).



Интерфейс — это средство сопряжения двух устройств, в котором все физические и логические параметры согласуются между собой.



Если интерфейс является общепринятым, например, утверждённым на уровне международных соглашений, то он называется стандартным.

Каждый из функциональных элементов (память, монитор или другое устройство) связан с шиной определённого типа — адресной, управляющей или шиной данных.

Для согласования интерфейсов периферийные устройства подключаются к шине не напрямую, а через свои контроллеры (адаптеры) и порты примерно по такой схеме:

Устройство <=> Контролер или адаптер <=> Порт <=> Шина



Контроллеры и адаптеры представляют собой наборы электронных цепей, которыми снабжаются устройства компьютера с целью совместимости их интерфейсов. Контроллеры, кроме этого, осуществляют непосредственное управление периферийными устройствами по запросам микропроцессора.



Порты устройств представляют собой некие электронные схемы, содержащие один или несколько регистров ввода-вывода и позволяющие подключать периферийные устройства компьютера к внешним шинам микропроцессора.



Портами также называют устройства стандартного интерфейса: последовательный, параллельный и игровой порты (или интерфейсы).

Последовательный порт обменивается данными с процессором побайтно, а с внешними устройствами — побитно. Параллельный порт получает и посылает данные побайтно.



К последовательному порту обычно подсоединяют медленно действующие или достаточно удалённые устройства, такие, как мышь и модем. К параллельному порту подсоединяют более "быстрые" устройства — принтер и сканер. Через игровой порт подсоединяется джойстик. Клавиатура и монитор подключаются к своим специализированным портам, которые представляют собой просто разъёмы.

Основные электронные компоненты, определяющие архитектуру процессора, размещаются на основной плате компьютера, которая называется системной или материнской (Motherboard). А контроллеры и адаптеры дополнительных устройств, либо сами эти устройства, выполняются в виде плат расширения (DаughterBoard — дочерняя плата) и подключаются к шине с помощью разъёмов расширения, называемых также слотами расширения (англ. slot — щель, паз).



Какие основные блоки входят в состав компьютера?

Современный персональный компьютер состоит из нескольких основных конструктивных компонент:

·         системного блока;

·         монитора;

·         клавиатуры;

·         манипуляторов.



В системном блоке размещаются:

·         блок питания;

·         накопитель на жёстких магнитных дисках;

·         накопитель на гибких магнитных дисках;

·         системная плата;

·         платы расширения;

·         накопитель CD-ROM и др.



Корпус системного блока может иметь горизонтальную (DeskTop) или вертикальную (Tower — башня) компоновку.


 Виды корпусов системного блока

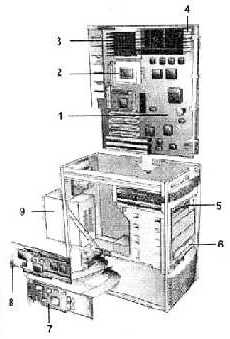

Типичный системный блок со снятой крышкой корпуса — на рисунке:

Cистемный блок

Системный блок со снятой крышкой корпуса

1 — Системная плата.

2 — Разъём дополнительного второго процессора.

3 — Центральный процессор с радиатором для отвода тепла.

4 — Разъёмы оперативной памяти.

5 — Накопитель на гибких магнитных дисках.

6 — Накопитель CD-ROM.

7 — Сетевая карта.

8 — Графический акселератор.

9 — Блок питания, преобразующий переменное напряжение электросети в постоянное напряжение различной полярности и величины, необходимое для питания системной платы и внутренних устройств. Блок питания содержит вентилятор, создающий циркулирующие потоки воздуха для охлаждения системного блока.
