ЗВУКОВАЯ КАРТА



Звуковая карта (звуковая плата, аудиокарта; англ. sound card) — дополнительное оборудование персонального компьютера, позволяющее обрабатывать звук (выводить на акустические системы и/или записывать). На момент появления звуковые платы представляли собой отдельные карты расширения, устанавливаемые в соответствующий слот. В современных компьютерах чаще представлены в виде интегрированного в материнскую плату аппаратного кодека (согласно спецификации Intel AC'97 или Intel HD Audio).



История звуковых карт для IBM PC

Поскольку IBM PC проектировался не как мультимедийная машина, а инструмент для решения научных и деловых задач, звуковая карта на нём не была предусмотрена и даже не запланирована. Единственный звук, который издавал компьютер, был звук встроенного динамика, сообщавший о неисправностях. (На компьютерах фирмы Apple звук присутствовал изначально.)

В 1986 году в продажу поступило устройство фирмы Covox Inc. Оно присоединялось к принтерному порту IBM PC и позволяло воспроизводить монофонический цифровой звук. Пожалуй, Covox можно считать первой внешней звуковой платой. Covox был очень прост и дешев по устройству (практически простейший резистивный ЦАП) и оставался популярным в течение 90-х годов. Появилось большое количество модификаций, в том числе — для воспроизведения стереофонического звучания.

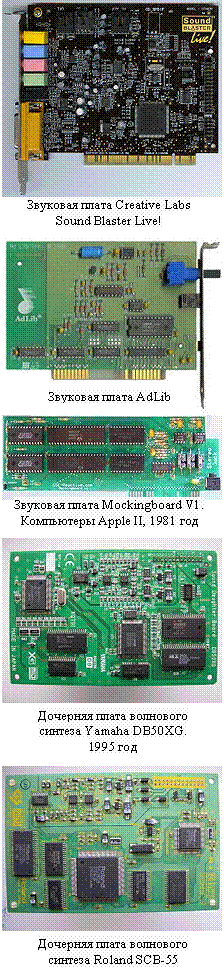

В 1988 году фирма Creative Labs выпустила устройство Creative Music System (С/MS, позднее также продавалась под названием Game Blaster) на основе двух микросхем звукогенератора Philips SAA 1099, каждая из которых могла воспроизводить по 6 тонов одновременно. Примерно в это же время компания AdLib выпустила свою карту, одноимённую с названием фирмы, на основе микросхемы YM3812 фирмы Yamaha. Данный синтезатор для генерации звука использовал принцип частотной модуляции (FM, frequency modulation). Данный принцип позволял получить более естественное звучание инструментов, чем у Game Blaster.

Вскоре Creative выпустили карту на той же микросхеме, полностью совместимую с AdLib, но превосходящую её по качеству звучания. Эта плата стала основой стандарта Sound Blaster, который в 1991 году Microsoft включила в стандарт Multimedia PC (MPC). Однако эти карты имели ряд недостатков: искусственное звучание инструментов и большие объёмы файлов, одна минута качества AUDIO-CD занимала порядка 10 Мегабайт.

Одним из методов сокращения объёмов, занимаемых музыкой, является MIDI (Musical Instrument Digital Interface) — способ записи команд, посылаемых инструментам. MIDI-файл (обычно это файл с расширением mid) содержит ссылки на ноты. Когда MIDI-совместимая звуковая карта получает эту ссылку, она ищет необходимый звук в таблице (Wave Table). Стандарт General MIDI описывает около 200 звуков. Карты, поддерживающие этот стандарт, обычно имеют память, в которой хранятся звуки, либо используют для этого память компьютера. Одной из первых wavetables-карт была Gravis Ultrasound, получившая в России прозвище «Гусь» (от сокращённого названия GUS). Creative, стремясь упрочить своё положение на рынке, выпустила собственный звуковой процессор EMU8000 (EMU8K) и музыкальную плату на его основе Sound Blaster AWE32, которая была, несомненно, лучшей картой того времени. «32» — это количество голосов MIDI-синтезатора в карточке.

С возрастанием мощности процессоров, постепенно стала отмирать шина ISA, на которой работали все предыдущие звуковые карты, и многие производители переключились на выпуск карты для шины PCI. В 1998 году компания Creative вновь делает широкий шаг в развитии звука и выпуском карты Sound Blaster Live! на аудиопроцессоре EMU10K, который поддерживал технологию EAX, устанавливает новый стандарт для IBM PC, который остаётся (в усовершенствованном виде) актуален и по сей день.



Интегрированная аудиоподсистема



AC'97

AC'97 (сокращенно от англ. audio codec '97) — это стандарт для аудиокодеков, разработанный подразделением Intel Architecture Labsкомпании Intel в 1997 г. Этот стандарт используется в основном в системных платах, модемах, звуковых картах и корпусах с аудиорешением передней панели. AC'97 поддерживает частоту дискретизации 96 кГц при использовании 20-разрядного стерео-разрешения и 48 кГц при использовании 20-разрядного стерео для многоканальной записи и воспроизведения.

AC'97 состоит из встроенного в южный мост чипсета хост-контроллера и расположенного на плате аудиокодека. Хост-контроллер (он же цифровой контроллер, DC'97; англ. digit controller) отвечает за обмен цифровыми данными между системной шиной и аналоговым кодеком. Аналоговый кодек — это небольшой чип (4×4 мм, корпус TSOP, 48 выводов), который осуществляет аналогоцифровое и цифроаналоговое преобразования в режиме программной передачи или по DMA. Состоит из узла, непосредственно выполняющего преобразования — АЦП/ЦАП (аналоговоцифровой преобразователь / цифроаналоговый преобразователь; англ. analog digital converter / digital analog converter, сокр. ADC/DAC). От качества применяемого АЦП/ЦАП во многом зависит качество оцифровки и декодирования цифрового звука.



HD Audio

HD Audio (от англ. high definition audio — звук высокой четкости) является эволюционным продолжением спецификации AC'97, предложенным компанией Intel в 2004 году, обеспечивающим воспроизведение большего количества каналов с более высоким качеством звука, чем при использовании интегрированных аудиокодеков AC'97. Аппаратные средства, основанные на HD Audio, поддерживают 24-разрядное качество звучания (до 192 кГц в стереорежиме, до 96 кГц в многоканальном режимах — до 8 каналов).

Формфактор кодеков и передачи информации между их элементами остался прежним. Изменилось только качество микросхем и подход к обработке звука.



Сравнение спецификаций

AC '97

HD Audio

Преимущество HD Audio

20 бит 96 кГц максимум

32 бит 192 кГц максимум

Полноценная поддержка новых форматов, таких как DVD-Audio

2.0

5.1/7.1

Полноценная поддержка новых форматов, таких как Dolby Digital Surround EX, DTS ES

Полоса пропускания 11,5 Мб/с

48 Мб/с выход, 24 Мб/с вход

Выше полоса пропускания позволяет использовать большее число каналов в более детальных форматах

Фиксированная полоса пропускания

Задаваемая полоса пропускания

Используются только необходимые ресурсы

Определённый канал DMA

DMA каналы общего назначения

Поддержка многопоточности и нескольких подобных устройств

Одно звуковое устройство в системе

Несколько логических звуковых устройств

Поддержка концепции Digital Home / Digital Office, вывод разных звуков на разные выводы для мультирумных возможностей и отдельного голосового чата во время онлайн-игр

Опорная частота задаётся извне, основным кодеком

Опорная частота берётся от чипсета (ICH)

Единый высококачественный задающий генератор для синхронизации

Стабильность работы зависит от стороннего ПО третьих фирм

Универсальная архитектура звукового драйвера от Microsoft

Единый драйвер для большей стабильности OS и базовой функциональности, не требуется специальная установка драйверов

Ограниченное автоопределение и переопределение

Полное автоопределение и переопределение

Полная поддержка Plug and Play

Стереомикрофон или 2 микрофона

Поддержка массива из 16 микрофонов, максимум

Более точные ввод и распознавание речи
